Почему фиксация важна?
Первичным назначением фиксации заготовок на ЧПУ-станке является стабильное удержание материала в нужном положении во время обработки. Любое смещение или колебание заготовки — даже на доли миллиметра — может привести к несоответствиям в размерах, ухудшению качества поверхности и даже повреждению инструмента.
Основные методы фиксации
1. Зажимные системы

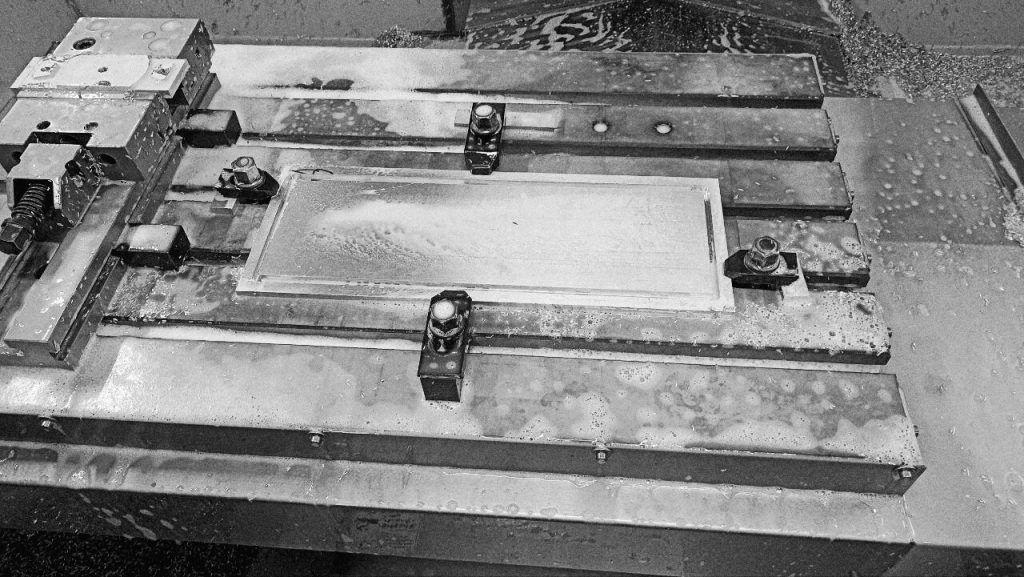

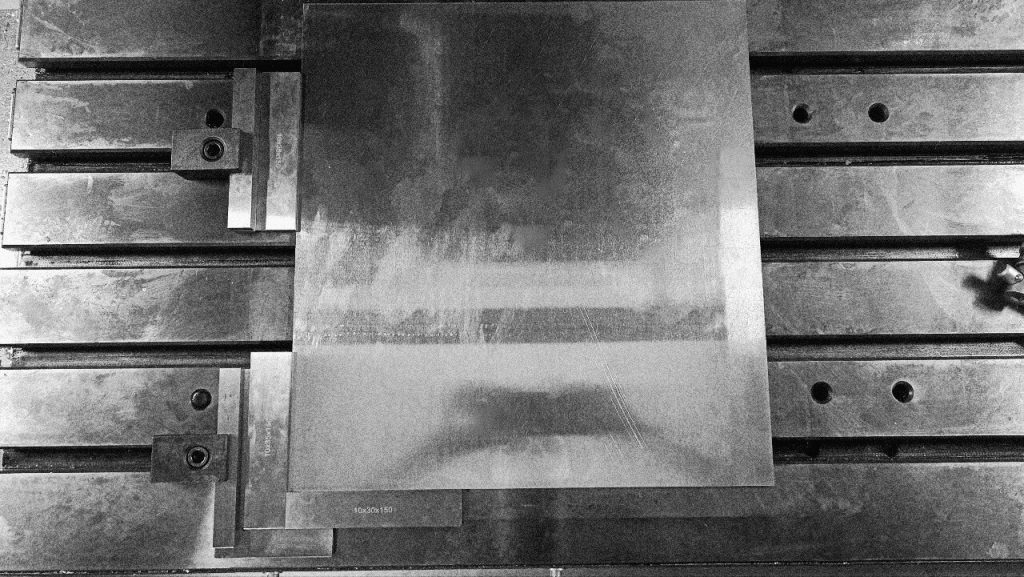

Один из самых распространенных способов удержания заготовок на неподвижном рабочем столе. Кто-то использует болты и пластины (регулируемые прихваты), где шляпка болта въезжает в паз стола, а пластина устанавливается над поверхностью листовой заготовки, которая в свою очередь прикручена гайкой сверху. Есть более технологичные решения в виде специальных механических зажимов, например, эксцентриковые зажимы. Они прикладывают боковые усилия для того, чтобы прижать заготовку к рабочей зоне. Эти два способа очень удобны и подходят для работы с любым материалом, но для их использования требуется рабочий стол с Т-образными пазами, а также вам потребуется комплекс зажимов для прочного крепления.
2. Системы с использованием магнитов
Эффективны для обработки металлических заготовок на основе железа, кобальта и никеля. Магнитные пластины обеспечивают сильную фиксацию и легкость в установке и демонтаже. Использование постоянного магнитного патрона ведет к независимости от электропитания – нет опасности падения детали в случае перебоев в сети. Зажимать заготовку гораздо быстрее, чем с использованием ручных зажимных систем и будет оптимальным решением для операции шлифования. Минусом является их более высокая первоначальная стоимость. Магнитные патроны приносят наибольшую пользу крупным заводам, которые обрабатывают более сложные детали, зажимать вручную которые означало бы потерю производительности.
3. Специальные приспособления
В некоторых случаях, особенно при сложной геометрии деталей, целесообразно разрабатывать индивидуальные приспособления, которые обеспечат максимальную стабильность и точность. И наоборот для простой геометрии, например, при работе с листами металла или очень тонкими деревянными листами может быть полезной фиксация на качественный двусторонний скотч или термоклей. Необходимо учитывать типы рабочих фрез и выполняемые операции, поскольку фреза имеет вытягивающий эффект и при ненадежной фиксации может произойти отрыв заготовки.
4. Вакуумная система
Является самым простым и надежным решением, если у вас крупноформатный фрезерный ЧПУ-станок и вы находитесь в производственном режиме, где установка/снятие заготовок влияет на вашу прибыльность. В таком случае у вас нет необходимости крепить материал ручными способами, можно закрепить будущее изделие одной кнопкой. Фреза может проходить по всей поверхности заготовки – ведь в этом случае недопустимо, чтобы крепёж был выше поверхности фрезерования. Однако у этого способа есть и некоторые недостатки. Вам понадобится вакуумный насос, что делает его самой дорогой системой зажима, которую мы описали в этой статье.
Итог
Фиксация заготовок на ЧПУ-станках — это не просто детализация процесса, а ключевой элемент, определяющий успех всей операции. Правильно подобранные и налаженные системы фиксации обеспечивают точность, повышают качество обработки и снижают риски ошибок. Внимание к этому аспекту может стать решающим фактором, повышающим эффективность производства и позволяющим добиваться выдающихся результатов в работе с современными станками с ЧПУ. Инвестирование времени и усилий в оптимизацию процесса фиксации — это инвестиция в будущее вашего производства.
